Spis:

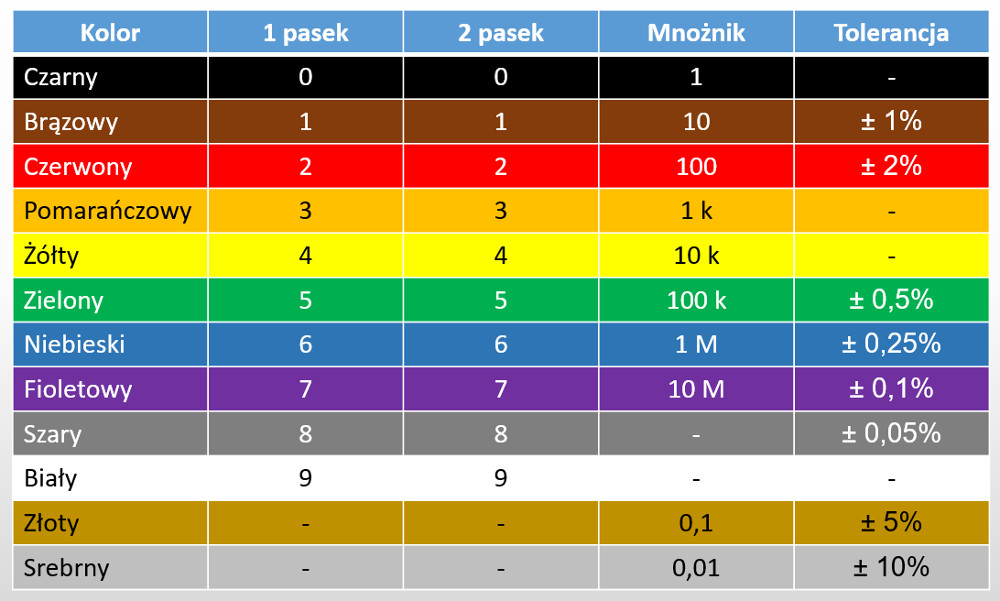

Kolory rezystorów
Prawo Omha
U = I * R
Prawo Kirhoffa
Pierwsze
- Pierwsze prawo (prądowe) mówi, że suma prądów wpływających do węzła jest równa sumie prądów z niego wypływających (co oznacza, że algebraiczna suma prądów w węźle wynosi zero).
- W połączeniu równoległym
I = I1 + I2 + I3 ...
Drugie
- Drugie prawo (napięciowe) stwierdza, że w zamkniętym obwodzie (oczku) suma sił elektromotorycznych jest równa sumie spadków napięć na wszystkich elementach, lub inaczej, że suma algebraiczna spadków napięć i sił elektromotorycznych w dowolnym oczku wynosi zero
- Czyli inaczej to napięcie, które wypływa z zasilania musi do niego wrócić.
- Najważniejsze, abyś zapamiętał, że na podzespołach połączonych równolegle zawsze będzie to samo napięcie, ponieważ są dołączone do tego samego zasilania. Natomiast przy elementach połączonych szeregowo suma napięć (spadków napięć) na poszczególnych elementach jest równa napięciu zasilającemu.
Jednostki
Dodatnie
- 10^1 - decy
- 10^2 - hekto
- 10^3 - kilo
- 10^6 - mega
- 10^9 - giga
- 10^12 - tera
Ujemne
- 10^-3 - mili
- 10^-6 - mikro
- 10^-9 - nano
- 10^-12 - piko
Zadania
- https://teoriaelektryki.pl/prawa-kirchhoffa-w-praktyce/
- https://pl.khanacademy.org/science/ap-physics-1/ap-circuits-topic/kirchhoffs-loop-rule-ap/e/kirchhoff-s-loop-rule-numerical-exercises
- https://pl.khanacademy.org/science/in-in-class10th-physics/in-in-electricity/in-in-circuits-ohms-law-resistance/e/ohm-s-law-and-resistance
- https://2lo.edu.pl/tasks/Fizyka/1-4_Op%C3%B3rEl_PrawoOhma20221012T223844.pdf
